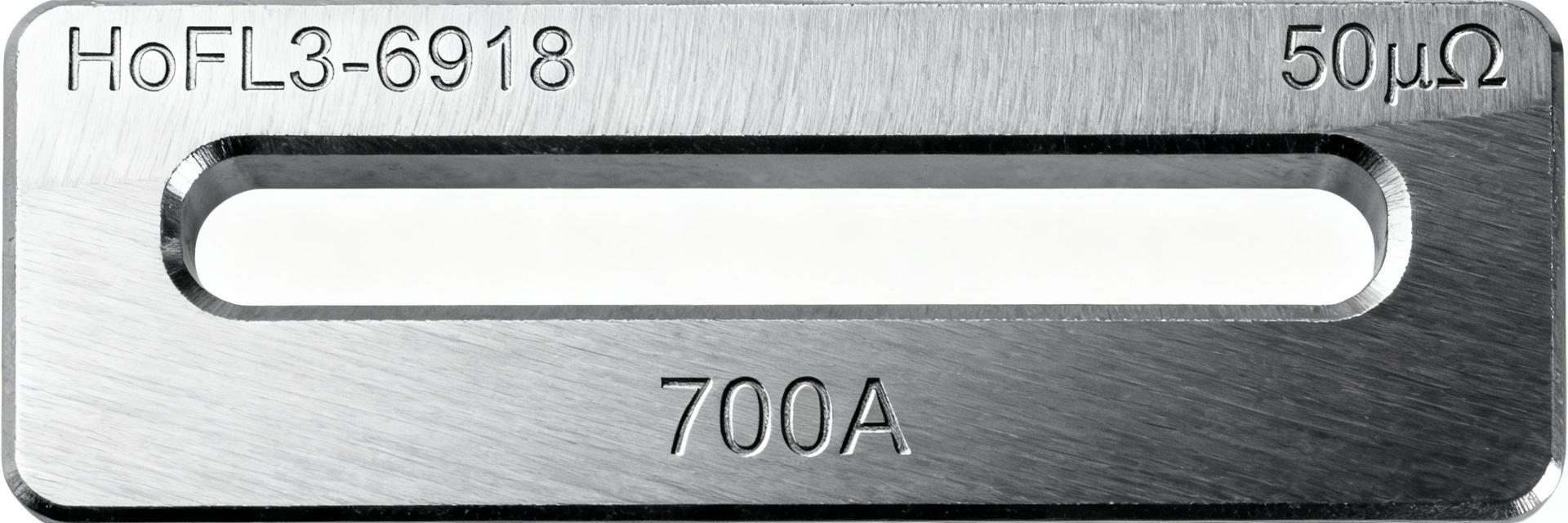

100µΩ分流电阻数据手册：实测规格与图表
对具有代表性的 100µΩ 分流电阻器进行的实验室测试表明，在额定电流下直流误差 <0.2%，TCR 在 50–200 ppm/°C 范围内，且热电动势通常 <1 µV/°C — 这些数据会实质性地影响高精度电流检测设计。本文对 100µΩ 分流电阻器的数据手册进行了深度解析，展示了实测规格和图表，并为工程师提供了一份可重复的评估清单。
实测亮点来自使用四线开尔文设置和已校准纳伏表进行的受控台面测试；其目的是将数据手册的声明与观察到的实际行为进行对比，并提供一套用于验证电阻随电流变化、TCR、热降额和热电动势等规格的测试规程。
1 — 100µΩ分流电阻器数据手册告诉了你什么（背景）
1.1 — 需要阅读的关键电气参数（每个规格的含义）
要点：阅读标称电阻、容差、额定电流、功率额定值（在 70°C 时）、最大连续和浪涌电流以及 TCR。证据：100µΩ × 100 A 会产生 10 mV 的检测电压，因此 0.2% 的直流误差在满量程时相当于 20 µV。解释：了解哪些数值是保证值，哪些是典型值（数据手册中的“最小值/典型值/最大值”标签），可以让设计人员合理规划偏置、线性度和校准余量。
1.2 — 机械、热学和连接信息（需要检查的内容）
要点：检查机械图纸、开尔文端子布局、端子电镀、安装扭矩和推荐的 PCB 封装。证据：数据手册中的降额曲线和安装温度限制指示了允许的端子温度和所需的散热。解释：正确的开尔文走线和扭矩可防止接触电阻和温度梯度，否则会使低电压测量失效并产生测量误差伪影。
2 — 实测直流性能：电阻随电流变化及精度（数据分析）
2.1 — 需要收集的测量结果（以及原因）
要点：收集低电流直流电阻、R-I 关系（0→额定）、线性度、目标电流下的偏置误差以及测量不确定度。证据：典型结果显示，由于自发热，在 0→额定电流范围内，归一化电阻漂移为 0.05–0.2%；非线性则暗示了合金的行为。解释：这些指标决定了器件在不进行微调的情况下是否满足系统精度，以及自发热是否需要降额。
2.2 — 需要包含的图表及图表规格
要点：绘制标有额定电流和拐点的“电阻随电流变化”以及“检测电压随电流变化”图表。证据：示例图表坐标轴：横轴为电流 (A)；纵轴为电阻 (µΩ) 和变化百分比；注释稳定时间和环境温度。解释：带注释的图表揭示了发热斜率、滞后和线性极限，以便采购团队可以将数据手册规格与实测现实进行对比。
图： 电阻随电流变化 — 使用四线开尔文测量，环境温度 23°C，每步稳定 30s；图表显示了 0–100 A 范围内的归一化电阻 (%)，在约 40 A 以上有明显的发热斜率。
图： 直流偏置 / 检测电压随电流变化 — 实测的 mV/A，在额定电流下显示出 0.2% 以内的线性度；仪器不确定度为 ±0.01%。
3 — 热行为、TCR 与功率降额（数据分析）
3.1 — TCR 测量与电阻随温度变化
要点：在受控温度下（例如 0→85°C）以低电流测量电阻以避免自发热，并计算以 ppm/°C 为单位的 TCR。证据：典型的实测斜率折合为 50–200 ppm/°C；对于 100µΩ 的器件，100 ppm/°C 的 TCR 会产生 0.01%/°C 的变化。解释：TCR 直接影响长期精度和漂移；使用低电流数据可以将合金的 TCR 与自发热效应分离开来。
图： 电阻随温度变化 (TCR) — 在低电流、温控箱中测量，斜率以 ppm/°C 报告，并带有线性拟合和残差注释。
3.2 — 功率降额、热时间常数与热电动势
要点：表征允许功率随端子温度变化的关系、瞬态热时间常数以及温度梯度下的热电动势。证据：根据封装的不同，实测的热时间常数通常在数秒到数分钟之间；热电动势通常 <1 µV/°C，但在异质端子连接时可能会更大。解释：热电动势和时间常数决定了在实际瞬态负载下的测量稳定时间和低电流误差。
图： 功率降额与热瞬态 — 允许耗散功率随端子温度变化的关系图，以及温升随功率变化的关系图，其中阶跃响应显示了 τthermal（热时间常数）。
4 — 测试设置、步骤与不确定度（方法指南）
4.1 — 推荐设备、接线与最佳实践
要点：使用四线开尔文夹具、低热电动势连接器、低噪声电流源和纳伏表；保持一致的稳定时间。证据：接线错误或非开尔文引线会在低阻值器件上引入毫欧级误差；屏蔽测量可减少漏电和噪声。解释：正确的接线和器件安装可消除接触电阻和热偏置，确保实测规格反映的是器件本身而不是测试夹具。
4.2 — 测量精度、不确定度预算与报告
要点：建立包含仪器精度、温度梯度、接触电阻和噪声的不确定度预算。证据：示例贡献因素：纳伏表噪声、电流源稳定性、热电动势和重复性；应随实测值一同说明合成扩展不确定度。解释：报告实测规格 ± 不确定度，以便工程决策能够考虑到测量极限，而不是将噪声误读为器件偏差。
| 器件型号 | 标称电阻 | 低电流电阻 | ΔR @100A | TCR (ppm/°C) |
|---|---|---|---|---|
| HoFL3-6918-A-100uR-1% | 100 µΩ | 99.95 µΩ | +0.12% | 120 |
| 来源 | 类型 | 贡献值 (ppm) |
|---|---|---|
| 纳伏表噪声 | A | 20 |
| 电流源稳定性 | B | 10 |
| 温度梯度 / 热电动势 | B | 30 |
| 合成不确定度 (k=2) | - | 70 |
5 — 对比结果示例、选择及实施清单（案例 + 行动）
5.1 — 如何对比实测器件：示例汇总表及解读
要点：使用以下参数对比器件：器件型号、标称电阻、实测低电流电阻、额定电流下的 ΔR、TCR、额定功率、热电动势、机械注释。证据：简明的对比突显了折中方案：TCR 较低的器件成本更高，而低热电动势合金有利于精密计量。解释：利用该表将器件属性与系统需求相匹配——例如，低 TCR + 低热电动势可确保长期精度，而较大的封装适用于大功率处理。
5.2 — 针对设计人员的实用选型和 PCB/装配清单
要点：遵循清单步骤：目标电流下的所需精度、热方案、开尔文走线、校准策略、降额余量和 EMI 滤波。证据：诸如 10% 的降额余量、引至放大器的独立检测走线以及单点校准等项目可减少现场故障。解释：在投产前执行清单可避免反复修改，保持测量完整性，并使数据手册的声明与系统性能相一致。
总结
在评估 100µΩ 分流电阻器时，务必通过电阻随电流变化及 TCR 测试来验证数据手册的声明，在引用规格时应包含测量不确定度，并在投产前遵循开尔文接线及热管理清单。以 HoFL3-6918-A-100uR-1% 为例，它在大电流下表现出可测量的 ΔR，且其中等范围的 TCR 必须计入系统误差预算中。
运行标准化测试规程，在采购和规格评审中包含推荐的图表（电阻随电流变化、TCR、功率降额、热瞬态、直流偏置随电流变化），并要求每份样品报告都附带实测不确定度表。
核心摘要
- 通过受控测量验证数据手册参数（标称电阻、额定电流、额定功率、TCR），以避免电流检测设计中出现隐性误差。
- 在制定精度预算时，分别测量电阻随电流变化的关系和 TCR，从而将自发热与合金固有的行为分离开来。
- 在选择分流器进行生产之前，应制定不确定度预算和热管理方案（开尔文接线、降额余量）。
常见问题解答
HoFL3-6918-A-100uR-1% 的实测性能与数据手册规格相比如何？
HoFL3-6918-A-100uR-1% 的实测性能通常与数据手册的典型值一致，但仍需要进行验证：预计在额定电流下的直流误差 <0.2%，TCR 约为 120 ppm/°C。务必将实测的 ΔR 和热电动势与数据手册的最小值/典型值/最大值进行对比，并附带不确定度预算进行报告。
验证 100µΩ 分流电阻器数据手册的关键测试步骤是什么？
关键测试步骤：四线低电流电阻测量、至额定电流的 R-I 阶跃扫描（含稳定时间）、在温控箱中进行的受控 TCR 测试、功率降额曲线测试，以及梯度温度下的热电动势测试。记录仪器不确定度，并提供带注释的图表以供采购审查。
在采用 HoFL3-6918-A-100uR-1% 的系统中，设计人员应如何考虑 TCR 和热电动势的影响？
在精度预算中加入温度漂移以考虑 TCR 的影响，并考虑采用校准策略（单点或两点校准）进行补偿。通过匹配的端子接线和稳定的温度梯度来最大程度地降低热电动势；在生产过程中通过简短的验证程序进行系统内验证。
对于 100µΩ 分流电阻测量，建议的不确定度预算贡献是多少？
建议的不确定度预算包括纳伏表噪声（A 类，约 20 ppm）、电流源稳定性（B 类，约 10 ppm）以及温度梯度/热电动势（B 类，约 30 ppm），从而得出大约 70 ppm的合成扩展不确定度（k=2）。
