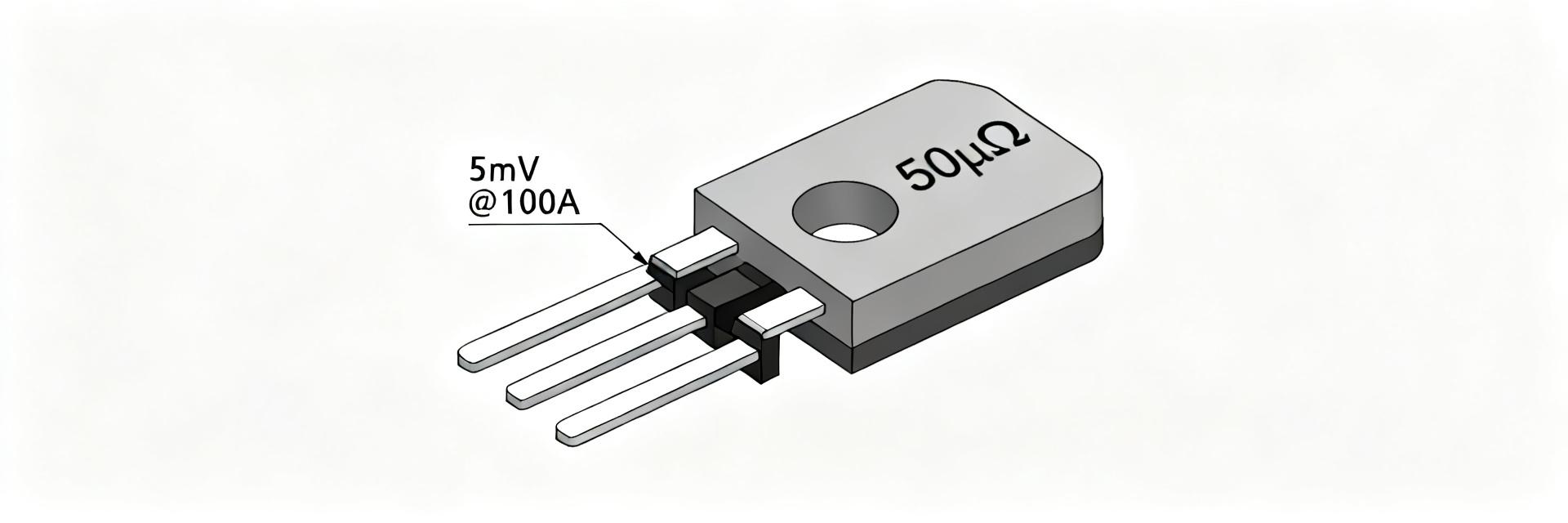

נגד שנט HoFL3-8436-B: מפרט נמדד וגיליון נתונים
נגד השונט HoFL3-8436-B מופיע בתכנונים רבים של חישת זרם גבוה מכיוון שהערך הנקוב שלו של 50 µΩ מפיק אות קומפקטי ברמת מיליוולט (mV) במאות אמפרים. בדיקות מעבדה מראות כ-5.0 mV ב-100 A (פיזור הספק של כ-0.5 W), נתונים הקובעים את התאמתו לניטור סוללות, בקרי מנוע ומדידת חלוקת כוח.
מאמר זה מאחד מפרטים נמדדים, מסביר סעיפים קריטיים בדפי נתונים ומספק הנחיות מעשיות לבחירה ולבדיקה כדי שמהנדסים וטכנאים יוכלו לקבל אישור על חלקים לפני שילובם בייצור או במתקני בדיקה.
1 — סקירת מוצר ומפרטים עיקריים (רקע)
שם הדגם מקודד את גורם הצורה (form factor) וכוונת הסדרה: HoFL3 מציין את המשפחה וסוג המארז, 8436 משקף את מידות המארז, ו-B מסמן את סוג הטולרנס/גרסה. ההתנגדות הנקובה היא 50 µΩ עם טולרנס טיפוסי של ±1% והספק נקוב בדף הנתונים של 50 W התלוי בהתקנה ובקירור. על המתכננים לזהות מיד שישה שדות מפתח בדף הנתונים כדי להעריך התאמה.
מה מקודד שם הדגם
נקודה: הסימון מספק רמזים מהירים לגבי גודל ודיוק. ראיה: HoFL3 מסמן גורם צורה שטוח לזרם גבוה; 8436 הוא המארז (footprint); B בדרך כלל מציין את סדרת הטולרנס. הסבר: עבור רכש ותכנון מעגלים (board layout), קריאת השם מול השרטוט המכני מונעת אי-התאמות יקרות במארזים ומבטיחה בחירה נכונה של דרגת הטולרנס.
טבלת התייחסות מהירה (למה לצפות)
| פרמטר | ערך דף נתונים | ערך נמדד | יחידה | הערות |
|---|---|---|---|---|
| התנגדות | 50 µΩ | ~50 µΩ | Ω (µΩ) | נקוב, טולרנס ±1% |
| מפל מתח ב-100 A | — | 5.0 mV | mV | ערך נמדד על שולחן העבודה |
| הספק ב-100 A | — | ≈0.5 W | W | P=I²R |
| זרם רציף מרבי | ראה גרף | תלוי בהתקנה | A | השתמש בהפחתת הספק (derating) מדף הנתונים |
| מקדם טמפרטורה | ppm/°C | נמדד לפי אצווה | ppm/°C | אמת במעבדה |
הערת קידום אתרים (SEO): עיין בדף הנתונים לקבלת גרפים מלאים ושרטוטים מכניים לפני הבחירה הסופית ותכנון המארז.
2 — ביצועים חשמליים נמדדים (ניתוח נתונים)
מפרטים נמדדים הניתנים לשחזור מאפשרים לך לתרגם את הצהרות דף הנתונים להתנהגות בעולם האמיתי בתנאי ההתקנה והחום שלך. הנתונים המופקים מהבדיקות מנחים את הגבר המגבר, גודל ה-ADC ופתרונות תרמיים לאמינות לתווח ארוך.
מערך מדידה ומתודולוגיה
נקודה: השתמש במערך קלווין ב-4 חוטים כדי לבטל את התנגדות המוליכים. ראיה: מקור זרם מדויק המסוגל לספק את טווח היעד, מד מתח דיגיטלי (DMM) של 6½ ספרות למדידות מתח (V), וצמד תרמי (thermocouple) מכויל על גוף הרכיב מספקים נתונים אמינים. הסבר: התקן את השונט על המשטח המיועד לו עם מומנט ההידוק המצוין, אפשר לרכיב להתייצב תרמית, חשב ממוצע של מספר קריאות ותעד את אי-הוודאות במדידה; תעד מזהי דגימות ומספרי אצווה לצורך עקיבות.
תוצאות נמדדות עיקריות ופרשנותן
נקודה: תוצאות מעבדה טיפוסיות מראות 5.0 mV ב-100 A (כ-0.5 W) והתאמה ליניארית לכ-25 mV ב-500 A (כ-12.5 W). ראיה: הליניאריות הנמדדת בין מתח (V) לזרם (I) נשמרת בדרך כלל בטווח הטולרנס לאורך הטווח הנקוב כאשר הרכיב מותקן כראוי. הסבר: המר מדידות באמצעות הנוסחאות R = V / I ו-P = I²·R; סטיות גדולות מהטולרנס המצוין עלולות להצביע על שונות בין אצוות, שגיאת מדידה או נזק מכני, וצריכות להוביל לאימות של מספר דגימות.
3 — שיקולים תרמיים, מכניים ושיקולי אמינות (שיטה / מדריך)
גורמים תרמיים ומכניים מגדירים את יכולת הזרם הרציף המעשית הרבה יותר מאשר ההתנגדות הנקובה לבדה. תכנן את ההתקנה והקירור בשלב מוקדם של תהליך הבחירה כדי לשמור על הדיוק ואורך החיים של הרכיב.
התנהגות תרמית והפחתת הספק (Derating)
נקודה: נתוני ההספק בדף הנתונים מניחים תנאי התקנה והסעת חום ספציפיים. ראיה: הספק נקוב של 50 W על הנייר עשוי להסתכם בערך רציף מותר נמוך בהרבה על גבי כרטיס מעגל מודפס (PCB) ללא משטחי נחושת (copper pours) או זרימת אוויר מאולצת. הסבר: השתמש בדימות תרמי לאימות מצב יציב, החל כללי הפחתת הספק (derating) עבור עליית טמפרטורת הסביבה, והבחן בין עבודה רציפה לעבודה בפולסים בעת קביעת הגודל: עומסים בפולסים יכולים לאפשר זרמי שיא גבוהים יותר אם העומס התרמי הממוצע נשאר בתוך הגבולות.
התקנה, מומנט הידוק ושיטות עבודה מכניות מומלצות
נקודה: איכות המגע המכני משפיעה רבות על הביצועים התרמיים והחשמליים. ראיה: השתמש במשטחים שטוחים מומלצים, חבר למשטחי נחושת עבים או לפסי צבירה (busbars), והדק את המחברים בטווח מומנט ההידוק המצוין בדף הנתונים; מומנט נמוך מדי מגדיל את התנגדות המגע ואת החימום המקומי. הסבר: בדוק אם יש שחרור, קורוזיה או סדקים קטנים לאחר מחזורים תרמיים; כשלים נפוצים כוללים התחממות יתר בחיבורים גרועים ושחרור מכני כתוצאה מרעידות.
4 — פענוח דף הנתונים: שדות שיש לסמוך עליהם וכאלה שיש לבדוק (ניתוח נתונים / מקרה בוחן)
סעיפים בדף הנתונים דורשים תיקוף ממוקד; סמוך על המאפיינים החשמליים אך אמת את הפחתת ההספק התרמי והמפרטים המכניים בתנאים שלך לפני מתן אישור סופי.
הסבר על שדות קריטיים בדף הנתונים
נקודה: שדות המפתח כוללים מאפיינים חשמליים, מקדם טמפרטורה (ppm/°C), גרפים של הספק/זרם נקובים, שרטוט מכני, דירוגים סביבתיים ודרגת טולרנס. ראיה: כל שדה ממופה לבדיקת מעבדה: מדידת R וליניאריות עבור המאפיינים החשמליים; ביצוע בדיקות טמפרטורה מבוקרות עבור ppm/°C; שחזור עקומות הפחתת הספק באמצעות הפעלות תרמיות. הסבר: תיקוף פריטים אלה בתוך הארגון מונע הפתעות בשילוב המערכת ומבטיח את דיוק המדידה בטמפרטורות העבודה.
נורות אדומות ורשימת תיוג לתיקוף
נקודה: שים לב לאי-התאמות החורגות מהטולרנס או לנתונים תרמיים חסרים. ראיה: רשימת תיוג שנבדקה צריכה לכלול: אי-התאמה בין הערך הנמדד לערך הנקוב הגדולה מהטולרנס המוצהר, חוסר בעקומות הפחתת הספק, או היעדר מפרטי מומנט התקנה. הסבר: אם מופיעה נורה אדומה, מדוד מספר דגימות מהאצווה, בקש דוחות בדיקה ברמת האצווה, או בחר חלופה בעלת מפרט ברור יותר.
5 — בחירת יישומים, חלופות ורשימת תיוג לרכש (פעולה / שיטות)
בחר חלקים על ידי התאמה של הרזולוציה הנדרשת, מפל המתח המותר ואסטרטגיית ההתקנה התרמית. קבוצת ה-50 µΩ מאזנת בין אובדן אות נמוך לחום הניתן לניהול עבור יישומי סוללה ומנוע רבים.
היכן מתאים ה-HoFL3-8436-B (יישומים טיפוסיים)
נקודה: שימושים טיפוסיים כוללים חישת זרם סוללה, בקרי מנוע, מוני חלוקת כוח ומתקני בדיקה לזרם גבוה. ראיה: מפל מתח (Vdrop) נמוך (כ-5 mV ב-100 A) ממזער הפסדי מערכת תוך אספקת אותות הניתנים למדידה עבור מגברי חישה. הסבר: בעת שימוש בשונט זה, שלב אותו עם מגבר חישה בעל רעש נמוך, התאמה מתאימה של כניסת ה-ADC וסינון כניסה כדי לשמור על הדיוק ולהגביל הפרעות אלקטרומגנטיות (EMI).
רשימת תיוג לבחירה וחלופות
נקודה: פעל לפי רשימת תיוג שלבים: רזולוציה נדרשת, זרם רציף/דופק מרבי, מפל מתח מותר, התקנה תרמית, מארז מכני, ועלות/זמינות. ראיה: לקביעת גודל ה-ADC, הגדר את הגבר המגבר כך שהסקלה המלאה תתאים למוצא ה-mV הצפוי; עבור ADC של 12 סיביות ו-5 mV FS, בחר הגבר המנצל מעל 70% מטווח ה-ADC. הסבר: התנגדות נמוכה יותר (למשל, 25 µΩ) חוצה את האות בחצי אך מפחיתה חום; בצע פשרה בין אמפליטודת האות למאמץ התרמי בהתאם לצורכי היישום.
6 — תוכנית בדיקה מעשית ותבנית לדוח מעבדה לדוגמה (שיטה / מקרה בוחן)
תוכנית בדיקה תמציתית ודוח מעבדה סטנדרטי מאיצים את החלטות האימות והרכש. שמור נתונים, מטא-נתונים ורישומים תרמיים יחד לצורך עקיבות ואישור.
תוכנית בדיקה שלב אחר שלב
1) רשום את הציוד וכייל אותו. 2) הכן את משטח ההתקנה ותעד את מומנט ההידוק. 3) התקן חיבורי 4 חוטים. 4) העלה את הזרם בשלבים אל היעד. 5) החזק בנקודות מצב יציב לצורך התייצבות תרמית. 6) תעד מתח (V), זרם (I), טמפרטורה וחותמות זמן. 7) חזור על הפעולה עבור מספר דגימות. 8) בדוק לאחר הבדיקה אם נגרם נזק מכני או תרמי. קריטריוני הקבלה קשורים לטולרנס של דף הנתונים ולמגבלות התרמיות.
מבנה דוח מעבדה לדוגמה וגרפי נתונים שיש לכלול
הפק גרפים: V לעומת I (ליניאריות), R לעומת טמפרטורה, הספק לעומת זרם, וצילומים תרמיים בזרמי מפתח. כלול טבלאות עבור אי-ודאות במדידה, מזהי דגימות, מספרי אצווה וחותמות זמן. שמור נתונים גולמיים בפורמט CSV עם מטא-נתונים והטמע צילומי מסך תרמיים ותמונות מכניות בדוח.
סיכום
נגד השונט HoFL3-8436-B מספק חישת מתח נמוך המתאימה ליישומי סוללה ומנוע בזרם גבוה — צפה לכ-5.0 mV ב-100 A (כ-0.5 W) ולכ-25 mV ב-500 A (כ-12.5 W) בבדיקות נמדדות. השתמש בשדות דף הנתונים בנוסף לשלבי האימות והבדיקות התרמיות/התקנה שלעיל כדי לאשר את ההתאמה לפני השילוב.
תקציר מפתח
- נגד השונט HoFL3-8436-B מניב כ-5.0 mV ב-100 A; אמת את R באמצעות הנוסחה R=V/I ואת ההספק באמצעות P=I²·R תחת ההתקנה המיועדת.
- תעדוף את הפחתת ההספק התרמי וההתקנה: דירוגי ההספק בדף הנתונים מניחים קירור ספציפי; השתמש בדימות תרמי לאימות במצב יציב.
- מדוד באמצעות טכניקת קלווין ב-4 חוטים, חשב ממוצע של מספר דגימות, ותעד את אי-הוודאות ומספרי האצווה לצורך עקיבות.
- בחר את הגבר מגבר החישה ואת הסקלה המלאה של ה-ADC כך שיתאימו למוצא ה-mV של השונט על מנת לשמור על הטווח הדינמי והרזולוציה.
שאלות ותשובות נפוצות
כיצד משתווה נגד השונט HoFL3-8436-B לאפשרות של 25 µΩ עבור חישה של סוללות?
שונט של 25 µΩ חוצה בחצי את מפל המתח בזרם נתון, מה שמפחית את החום אך גם מפחית את אמפליטודת האות. עבור חישת סוללה, בחר ב-25 µΩ אם מזעור ההפסדים הוא קריטי וניתן להגביר אותות קטנים יותר באמצעות מעגלי קצה קדמי (front-end) בעלי רעש נמוך; בחר ב-50 µΩ כאשר מועדפים אות טבעי גבוה יותר והגבר קצה קדמי פשוט יותר.
מהו הגבר המגבר הטוב ביותר לקריאת 5 mV בסקלה מלאה ב-ADC של 12 סיביות בעת שימוש בנגד השונט HoFL3-8436-B?
כדי להשתמש ברוב הטווח של ADC של 12 סיביות (למשל, 0–3.3 V), הגדר את הגבר המגבר כך ש-5 mV יתורגמו לטווח של כ-2.5–3.0 V בסקלה מלאה. משמעות הדבר היא הגבר של כ-600–660. יש לקחת בחשבון היסט (offset), מרווח פעולה (headroom) וטווח מצב משותף (common-mode range) של המגבר, ולכלול סינון נגד קיפולים (anti-aliasing) ליציבות.
כיצד יש למדוד את מקדם הטמפרטורה עבור נגד השונט HoFL3-8436-B?
מדוד את ההתנגדות במספר טמפרטורות מיוצבות (למשל, טמפרטורת הסביבה, שווי ערך ל-25°F+ ו-25°F-) באמצעות מערך של ארבעה חוטים. שרטט גרף של R לעומת טמפרטורה וחשב ppm/°C מהשיפוע. השתמש בתנור מבוקר או בתא סביבתי ואפשר זמן התייצבות ארוך מספיק לקריאות מדויקות.
מהו מומנט ההידוק המומלץ להתקנת נגד השונט HoFL3-8436-B?
התקן תמיד את השונט על פסי צבירה (busbars) שטוחים ונקיים או על משטחי נחושת עבים. הדק את כל המחברים להפליא בטווח המומנט המצוין בדף הנתונים. מומנט לא מספיק מגדיל את התנגדות המגע, מה שמוביל לנקודות חמות מקומיות, סחיפת מדידה ונזק תרמי פוטנציאלי.
